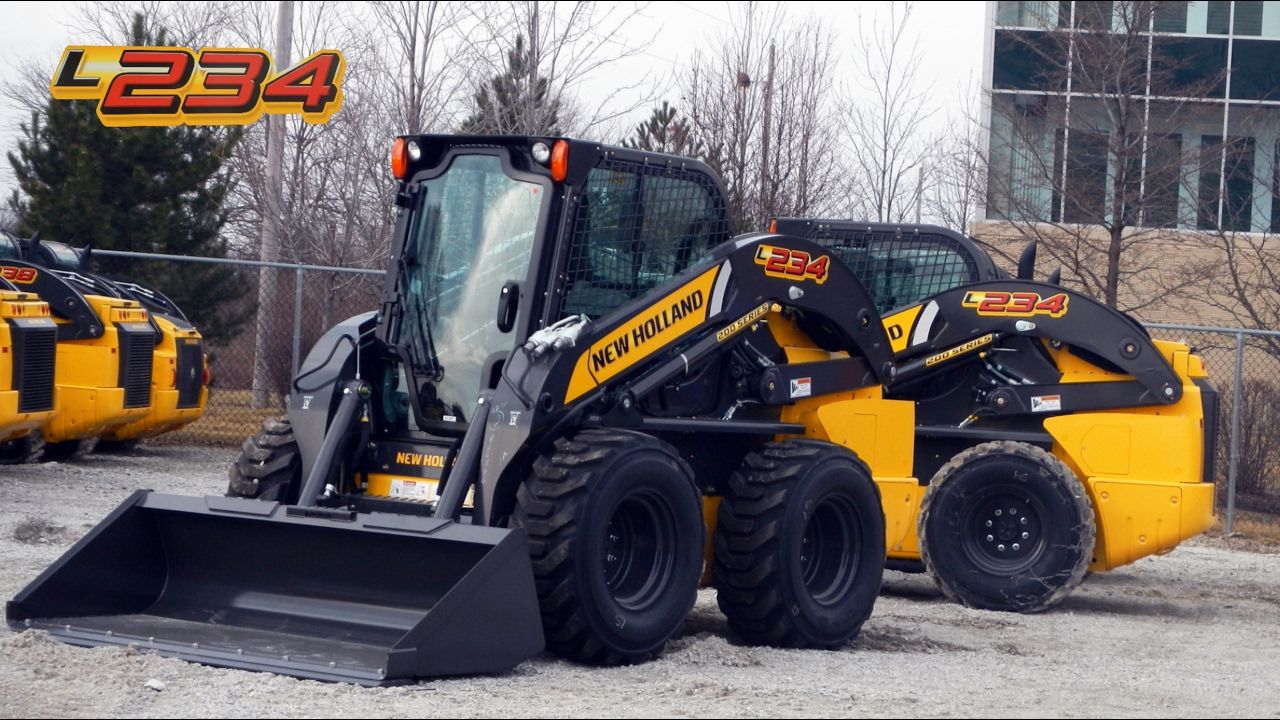

L234

Descripción

Motor
Motor	FPT F5H
Cilindrada (l)	3,4
N.º de cilindros / aspiración	4 / Turbo
Nivel de emisiones Tier / Fase	4B / 4
Diámetro y carrera (mm)	99×110
Potencia máxima [kW/CV]	67/91
Régimen nominal (rpm)	2500
Par máximo (Nm)	383
Capacidad del depósito de combustible (l)	96,5

Transmisión
Transmisión	Transmisión hidrostática por cadenas (reducción simple)
Velocidades de desplazamiento gama baja (km/h)	12,4
Velocidades de desplazamiento gama alta (opcional) (km/h)	18,5
Control de bomba de la transmisión	Mecánico directo o electrohidráulico

Sistema hidráulico
Caudal estándar (l/min)	92
Bomba de alto caudal (l/min)	150
Presión de descarga (bar)	238

Peso
Peso en orden de trabajo (kg)	4136
Peso de envío (kg)	3890

Especificaciones de rendimiento
Capacidad operativa nominal (ROC)* (kg)	1545
Capacidad operativa nominal (ROC) con contrapesos* (kg)	1680
Carga de vuelco (kg)	3090
Fuerza de arranque del cilindro de elevación (kN)	30,8
Fuerza de arranque del cilindro de cuchara (kN)	41,5
Diseño del brazo	Super Boom

Configuración de referencia
Ruedas	14 x 16,5
Cuchara	78” DF

Dimensiones
Altura máxima de elevación (bulón de la cuchara) (mm)	3327
Altura (mm)	2042
Longitud sin implemento (mm)	3021
Longitud con cuchara (mm)	3652
Anchura (mm)	1930
Distancia entre ejes (mm)	1322
Luz libre (mm)	243
Altura de descarga (mm)	2655
Ángulo de descarga (°)	48
Alcance de descarga a altura máxima (mm)	781
Ángulo de salida (°)	27
Ángulo de retroceso (cuchara en el suelo) (°)	33

– No aplicable
* 50% de la carga de vuelco

​
